TLV статуса

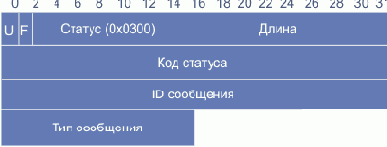

Сообщения уведомления несут в себе TLV статуса, чтобы специфицировать события, о которых уведомляется адресат. Кодирование TLV состояния:
U бит
Должно быть равно нулю, когда TLV статуса послано в сообщении уведомления. Должно быть равно 1, когда TLV статуса послано в другом сообщении.
F бит
Должен быть тем же самым, что и в поле кода статуса.
Код статуса
32-битовое целое без знака, характеризующее событие. Структура кода статуса представлена ниже:
E бит
Бит фатальной ошибки. Если E=1, это уведомление о фатальной ошибке. Если Е=0, это сообщение-рекомендация.
F бит
Бит переадресации. Если F=1, уведомление должно быть переадресовано LSR для следующего или предыдущего шага LSP, ассоциированного с событием, о котором сигнализирует. Если F=0, уведомление не должно переадресовываться.
Статусные данные
30-битовое целое число без знака, которое специфицирует статусную информацию.
Эта спецификация определяет код статуса (32-битовое целое число без знака с представлением, описанным выше).
Статусный код 0 сигнализирует об успехе.
ID сообщения
Если не равно нулю, 32-битовое значение, которое идентифицирует сообщение партнера, к которому относится TLV статуса. Если нуль, то сообщение партнера не идентифицировано.
Тип сообщения
Если не равно нулю, то это тип сообщения партнера, к которому относится TLV статуса. Если нуль, то TLV статуса не относится ни к какому определенному сообщению партера.
Заметим, что использование TLV статуса не ограничивается сообщениями уведомления. Сообщение, отличное от уведомления может содержать TLV статуса в качестве опционного параметра. Когда сообщение, отличное от уведомления, содержит TLV статуса, U-бит TLV статуса должен равняться 1, чтобы индицировать, что получателю следует молча отбросить TLV, если он не готов его обработать.
