Партнерство и класс peering-set


Атрибуты класса peering-set представлены на рис. .21. Объект peering-set определяет набор партнеров, который перечислен в его партнерских атрибутах (peering). Атрибут peering-set определяет имя набора. Он является именем RPSL, которое начинается с "prng-".

АтрибутЗначениеТип
peering-set<object-name>обязательный, однозначный, ключ класса
peering<peering>обязательный, многозначный

Рис. .21. Атрибуты класса filter

Атрибут peering определяет партнеров, которые могут быть использованы для импорта или экспорта маршрутных данных.

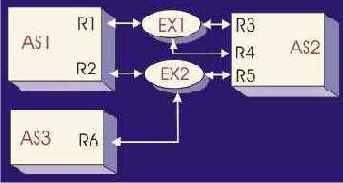

Рис. .22. Пример топологии, состоящий из трех AS: AS1, AS2 и AS3, двух точек обмена: EX1 и EX2 и шести маршрутизаторов (IP[R1]= 1.1.1.1, IP[R2]= 2.2.2.1, IP[R3]= 1.1.1.2, IP[R4]= 1.1.1.3, IP[R5]= 2.2.2.2, IP[R6]= 2.2.2.3).

При описании партнерства используется топология, показанная на рис. .22. В этой топологии имеется три автономные системы, AS1, AS2, and AS3; две точки обмена, EX1 и EX2, и шесть маршрутизаторов (R1-R6). Маршрутизаторы соединены с точками обмена. То есть, 1.1.1.1, 1.1.1.2 и 1.1.1.3 являются партнерами друг для друга, а 2.2.2.1, 2.2.2.2 и 2.2.2.3 - также партнеры друг для друга.

Синтаксис спецификации партнерства:

<as-expression> [<router-expression-1>] [at <router-expression-2>] | <peering-set-name>

где <as-expression> является выражением для номеров AS и наборов AS, использующих операторы AND, OR и EXCEPT, а выражения <router-expression-1> и <router-expression-2> являются функциями IP-адресов маршрутизаторов, имен inet-rtr, и имен rtr-set, использующих операторы AND, OR и EXCEPT. Двоичный оператор "EXCEPT" семантически эквивалентен комбинации "AND NOT". То есть "(AS1 OR AS2) EXCEPT AS2" эквивалентно "AS1".

Эта форма идентифицирует всех партнеров между любым локальным маршрутизатором в <router-expression-2> и любыми маршрутизаторами в <router-expression-1> в автономных системах из <as-expression>. Если <router-expression-2> не специфицировано, это по умолчанию предполагает, что все маршрутизаторы локальной AS связаны с AS из <as-expression>.

Если используется <peering-set-name>, партеры перечислены в соответствующем объекте peering-set. Заметим, что объекты peering-set могут быть рекурсивными.

Возможны также многие специальные формы этой общей спецификации партнеров. Ниже приведенные примеры иллюстрируют наиболее общие случаи с использованием атрибута import класса aut-num. В следующем примере 1.1.1.1 импортирует 128.9.0.0/16 из 1.1.1.2.

(1) aut-num: AS1
import: from AS2 1.1.1.2 at 1.1.1.1 accept { 128.9.0.0/16 }

В следующем примере 1.1.1.1 импортирует 128.9.0.0/16 из 1.1.1.2 и 1.1.1.3.

(2) aut-num: AS1
import: from AS2 at 1.1.1.1 accept { 128.9.0.0/16 }

В следующем примере 1.1.1.1 импортирует 128.9.0.0/16 из 1.1.1.2 и 1.1.1.3, а 9.9.9.1 импортирует 128.9.0.0/16 из 2.2.2.2.

(3) aut-num: AS1
import: from AS2 accept { 128.9.0.0/16 }

В следующем примере 9.9.9.1 импортирует 128.9.0.0/16 из 2.2.2.2 и 2.2.2.3.

(4) as-set: AS-FOO
members: AS2, AS3


aut-num: AS1
import: from ASFOOat 9.9.9.1 accept { 128.9.0.0/16 }
В следующем примере 9.9.9.1 импортирует 128.9.0.0/16 из 2.2.2.2 и 2.2.2.3, а 1.1.1.1 импортирует 128.9.0.0/16 из 1.1.1.2 и 1.1.1.3.

(5) aut-num: AS1
import: from AS-FOOaccept { 128.9.0.0/16 }
В следующем примере AS1 импортирует 128.9.0.0/16 из AS3 через маршрутизатор 9.9.9.1

(6) aut-num: AS1
import: from AS-FOO and not AS2 at not 1.1.1.1 accept { 128.9.0.0/16 }

Это связано с тем, что "AS-FOO and not AS2" эквивалентно AS3 и "not 1.1.1.1" эквивалентно 9.9.9.1.

В следующем примере 9.9.9.1 импортирует 128.9.0.0/16 из 2.2.2.2 и 2.2.2.3.
(7) peering-set: prng-bar peering: AS1 at 9.9.9.1
peering-set: prng-foo
peering: prng-bar
peering: AS2 at 9.9.9.1

aut-num: AS1
import: from prng-foo accept { 128.9.0.0/16 }
