Модель переадресации меток для Diff-Serv LSR


Так как различные OA данного FEC могут транспортироваться по разным LSP, решение о замене меток Diff-Serv LSR определенно зависит от ВА пакетов. Кроме того, так как поле IP DS переадресуемого пакета может быть невидимо для LSR, способ определения PHB, которое должно быть применено к полученному пакету, и кодирования PHB, может отличаться для маршрутизаторов Diff-Serv, не поддерживающих MPLS.

Таким образом, для того чтобы описать переадресацию по меткам в Diff-Serv LSR, мы моделируем поведение LSR Diff-Serv, коммутирующих по меткам, с использованием четырех шагов:

  • Определение входного PHB (A)
  • Определение выходного PHB с оптимальным формированием трафика (B)
  • Переадресация по меткам (C)
  • Кодирование информации Diff-Serv на уровне инкапсуляции (EXP, CLP, DE, User_Priority) (D)

Каждый из шагов описан более подробно в последующих разделах.

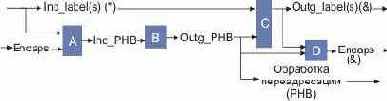

Очевидно, что для усиления дифференцирования услуг Diff-Serv LSR должен также привлекать процедуры переадресации, соответствующие выходному PHB. Эта модель проиллюстрирована ниже:


Рис. 1

На рис. 1 "Encaps" обозначает данные Diff-Serv, закодированные на уровне инкапсуляции MPLS (например, поле EXP, ATM CLP, Frame Relay DE, 802.1 User_Priority)

(*) когда LSR ведет себя как входной узел MPLS, входные пакеты могут быть получены непомеченными.

(&) когда LSR ведет себя как выходной узел MPLS, исходящие пакеты могут быть непомеченными.

Эта модель представлена здесь, чтобы описать функциональные операции Diff-Serv LSR, а не ограничивать возможности практических реализаций.
