Иерархия

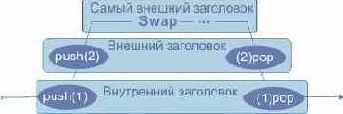

За счет механизма стека меток, MPLS позволяет вложенное LSP-туннелирование с любой глубиной вложения. Видно, что с таким вложением, операция push для уровня N+1 осуществляется последующим (или тем же) LSR по отношению LSR, выполняющим push для уровня N, в то время как команда pop уровня N+1 выполняется на предыдущем (или том же) LSR по отношению к LSR, выполняющим pop уровня N. Для заданного уровня N LSP, входной LSR, выполняющий push, и LSR, выполняющий pop (предпоследний LSR или конец LSP), должен работать в рамках той же модели туннеля (т.е., труба, короткая труба или однородная модель). Однако не существует ограничений для совместимых моделей туннелирования разных уровней, так что для LSP на различных уровнях могут использоваться разные модели туннелирования. Иерархия операций проиллюстрирована ниже (рис. 7) для случая двух уровней туннелей:
(1) Модель туннеля 1
(2) Модель туннеля 2
Рис. 7.
Туннельная модель 2 может быть той же, но может и отличаться от модели 1. Для заданного LSP уровня N, LSR должен определить входное PHB и занести информацию Diff-Serv, как это описано в разделе 2.6.2, 2.6.2.1 и 2.6.3 согласно модели туннелирования уровня N LSP и вне зависимости от туннельной модели других уровней LSP.
