Diff-Serv TLV


Diff-Serv TLV имеет следующие форматы:

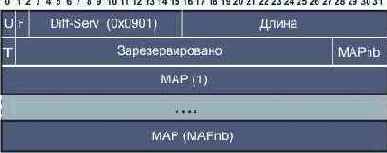

Diff-Serv TLV для E-LSP:


Рис. 11.

T :1 бит
Тип LSP. Устанавливается равным 0 для E-LSP

Зарезервировано: 27 бит
Это поле зарезервировано на будущее. Оно должно быть установлено равным нулю при передаче, и должно игнорироваться при приеме.

MAPnb: 4 бита
Индицирует число записей MAP, включенных в объект DIFFSERV. Оно может быть установлено равным любому числу от 1 до 8.

MAP: 32 бита
Каждая запись MAP определяет соответствие между одним значением поля EXP и одним PHB. Запись MAP имеет формат, показанный на рис. 9.

Diff-Serv TLV для L-LSP:


Рис. 12.

T :1 бит
Тип LSP. Устанавливается равным 1 для L-LSP

Зарезервировано: 15 бит
Это поле зарезервировано на будущее. Оно должно быть установлено равным нулю при передаче, и должно игнорироваться при приеме.

PSC: 16 бит
PSC индицирует класс обслуживания PHB, который должен быть поддержан LSP. PSC кодируется так, как специфицировано в [PHBID].
